螺纹通止规包含的固定台底部的一侧固定安装有固定块，且固定台正面的一侧开设有中空槽，所述中空槽的内腔固定安装有连接杆，且连接杆外表面的中部活动套接有活动套，所述活动套的顶部固定安装有位于固定台顶部的移动块，且移动块的顶部固定安装有升降器，所述升降器的外表面固定安装有控制器。该可升降的螺纹通止规检测装置，通过移动块，升降器，控制器和升降杆之间的相互配合，便于更 好的控制操作板与转动套的高度值，从而解决了在对螺纹通止规进行检测的过程中，无法对螺纹通止规的检测高度进行调节，提高了对螺纹通止规检测时的升降效果。

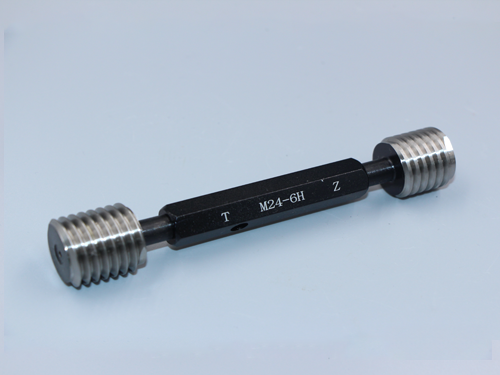

螺纹通止规包括螺纹量棒和螺纹量棒套筒，其中螺纹量棒的左端设有通止规，右端设有长方形开口。所述螺纹量棒套筒上设有与长方形开口相对应的螺纹口，所述螺纹量棒的右端通过长方形开口和螺纹口轴向可调的连接在螺纹量棒套筒内。该量规适用于相对稳定的大批量生产过程中对尺寸，规格相同需频繁测量的螺纹孔深度进行质量验证，具有操作方便，结构简单，制造成本低且耐用等优势，而且可以提高测量效率，使操作者有更多的时间做其他的工作。



螺纹通止规使用方法：进入螺纹内不能超 过2圈的有效牙纹，并且用得力度不能大。螺纹通规能自由通过螺纹，并且用得力度不能大。（一般的止规外面有一道凹槽，螺纹旋入不超 过此凹槽）可判为合格。使用螺纹力度：用拇指和食指轻轻夹持螺纹规以刚好能转动螺纹规的力度为准。
