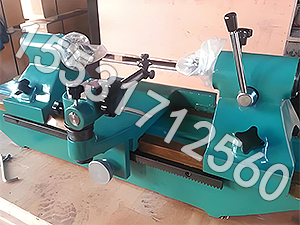

精密齿圈径向跳动检测设备-泊头量具

精密齿圈径向跳动检测设备是齿轮精度检测核心专用量仪，主要用于测量圆柱齿轮、内齿圈、圆锥齿轮、蜗轮、风电/减速机大齿圈等工件的齿圈径向跳动误差（ΔFr），判定齿轮几何偏心、齿距累积偏差，齿轮传动平稳性、降噪性、使用寿命，广泛应用于汽车、风电、工程机械、精密减速器、航空航天等齿轮加工质控场景。
精密齿圈径向跳动检测设备设备分为机械式手动款、数显半自动款、CNC全自动智能检测款，覆盖车间现场快速抽检、实验室精密计量、产线在线全检全场景，精度可达0.001mm，满足6–9级精密齿轮检测国标要求 。
二、精密齿圈径向跳动检测设备检测原理
精密齿圈径向跳动检测设备依据GB/T 10095齿轮精度标准，齿圈径向跳动是齿轮一转内，测头在齿槽/轮齿齿高中部双面接触，测头相对齿轮基准轴线的径向变动量 ：
1. 精密齿圈径向跳动检测设备将被测齿圈通过心轴装夹在设备高精度两尖/主轴间，基准同轴；
2. 精密齿圈径向跳动检测设备球形/圆柱形精密测头伸入齿槽中部，齿轮匀速旋转一周；
3. 精密齿圈径向跳动检测设备传感器实时采集径向位移数据，计算读数差值，即为径向跳动误差；
4. 精密齿圈径向跳动检测设备全自动款可生成全齿圈跳动图谱、误差谐波分析、相位定位，实现误差溯源。
三、精密齿圈径向跳动检测设备核心结构组成
1. 精密齿圈径向跳动检测设备高精度基座与导轨：大理石/铸铁基座，经刮研、精密磨削工艺，直线度≤0.005mm，抗变形、稳定性强；
2. 精密齿圈径向跳动检测设备尖主轴系统：精密莫氏尖、DDR直驱主轴，回转精度≤0.003mm，适配不同孔径、长度的齿圈装夹；
3. 精密齿圈径向跳动检测设备测量执行机构：可调升降测头架、多规格球形/节圆棒测头，适配0.3–15mm模数齿轮，可旋转±90°兼容锥齿轮检测；
4. 精密齿圈径向跳动检测设备数据采集单元：电子千分表、光栅传感器、激光位移传感器，数显分度值0.001mm；
5. 精密齿圈径向跳动检测设备智能控制系统（全自动款）：CNC四轴控制、Windows专用测量软件，自动采集、运算、导出报表、生成误差曲线。
四、精密齿圈径向跳动检测设备核心技术参数（主流型号）

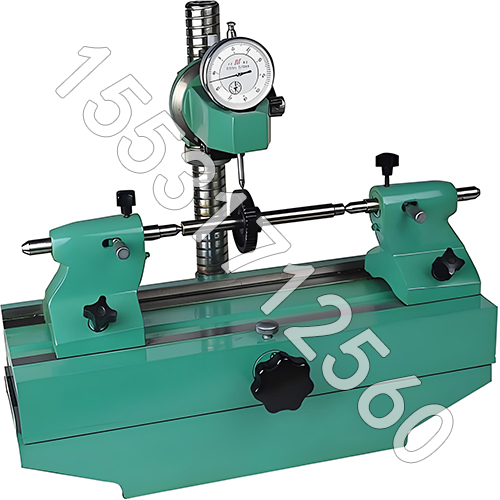

1. 精密齿圈径向跳动检测设备机械式/数显半自动款（车间通用）
- 可测模数：0.3–10mm
- 可测齿圈外径：10–300mm
- 两尖间距：0–650mm
- 示值精度：0.001mm，示值变动性≤0.002mm
- 适配工件：外齿、内齿、直齿/斜齿圆柱齿轮、圆锥齿轮、蜗轮
2. 精密齿圈径向跳动检测设备CNC全自动精密款（实验室）
- 四轴联动（X/Y/Z/C），DDR直驱主轴，回转精度0.002mm
- 可测模数：0.1–15mm，齿圈外径350mm，承重≤150kg
- 检测项目：径向跳动、齿廓偏差、齿距累积、公法线、双面啮合综合误差
- 检测速度：全齿圈自动扫描≤60s，支持数据存储、报表导出、误差溯源
五、精密齿圈径向跳动检测设备产品核心优势
1. 高精度、稳定性强：精密主轴+刮研导轨，消除装夹误差，检测结果符合国标计量要求，可用于第三方计量；
2. 通用性广：更换测头/心轴即可适配风电大齿圈、汽车变速箱齿轮、RV减速器摆线轮、谐波减速器柔轮等各类精密齿圈；
3. 操作便捷、效率高：手动款即装即测、读数直观；全自动款一键启动，无需人工逐齿测量，适合大批量生产质控；
4. 功能拓展性强：全自动款可扩展端面跳动、圆度、同轴度检测，兼容三坐标、齿轮测量中心功能；
5. 耐用抗造：全金属精密加工，防护设计，适配车间油污、粉尘环境，长期使用精度无衰减。
六、精密齿圈径向跳动检测设备主要应用场景
1. 汽车行业：变速箱齿轮、差速器齿圈、驱动轴齿轮检测，换挡平顺、降低传动噪音；
2. 风电/工程机械：风电齿轮箱内齿圈、挖掘机减速机大齿圈检测，传动可靠性；
3. 精密制造：RV减速器、谐波减速器、伺服电机齿轮，满足自动化设备高精度传动需求；
4. 质检计量：第三方计量实验室、齿轮加工厂质检部，用于出厂检测、来料检验、工艺校准。
七、精密齿圈径向跳动检测设备选型建议
1. 车间现场快速抽检：选机械式/数显半自动款，性价比高、操作简单；
2. 实验室精密计量：选CNC全自动齿轮测量中心，功能更全；
3. 大型内齿圈、重载齿圈：定制大行程、重载型专用检测设备，适配超大直径工件。
